기술소개

PreStressed wale & Square strut method

PS-S공법이란?

단순함이 최고의 경쟁력이다!

간편한 시공! 넉넉한 작업공간!

국토교통부 건설신기술 제 640호로 등록되어 있는 PS-S(PreStressed wale & Square Strut Method)공법은

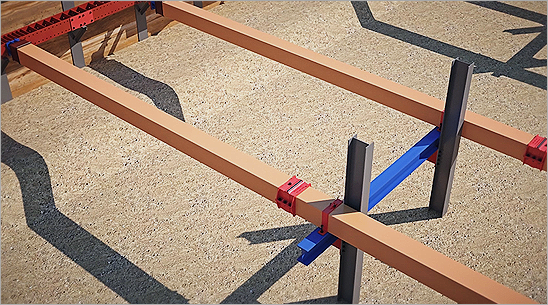

국토교통부 건설신기술 제 640호로 등록되어 있는 PS-S(PreStressed wale & Square Strut Method)공법은 프리스트레스가 도입된 띠장재와 폐단면 사각강관을 버팀보로 함께 이용하여 버팀보 수평간격을 최대 10m, 중앙파일 간격을 최대 15m로 하는 흙막이 가시설 공법입니다.

본 공법은 Prestress를 도입함으로써 버팀보의 설치 간격을 넓게 하는 것이 가능해졌고 이로 인해 보다 넓은 작업공간이 확보됩니다. 더불어, 약축이 없는 사각강관 버팀보를 이용함으로써 약축 보강시설물 설치가 필요 없기에 사용되는 강재의 물량도 대폭 감소됩니다. 또, 볼트 접합 방식을 적용하여 용접 작업을 최소화함으로써 이산화탄소 발생량을 대폭 줄이는 친환경 공법입니다.

PS-S 공법 특장점

공사기간 단축
(재래식공법 대비 약 30% 단축)

최적의 작업공간 확보
(최대 10m X 15m)

작업성 우수
(설치·해체 용이)

안정성 우수
(토압 변화 신속 대응)

최적의 품질관리
(주요자재 RFID코드 부착 관리)

환경성 우수
(소음·진동 및 CO2감소)

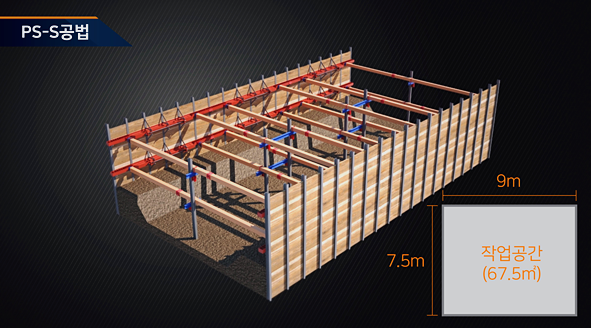

재래식 공법 대비 약 4배 넓은 작업공간 확보!

01
버팀보 수평 간격을 늘리고, 중앙말뚝 및 약축 보강재 최소화로 보다 넓은 작업 공간 확보가 가능 합니다.
02
규격화된 PS-S 공법 부재는 돌출부위가 적어 구조물 시공 시 방해요소가 최소화되고, 효율적인 공간 활용이 가능합니다.
03
공정이 단순하기에 후속공정이 원활하며, 넓은 작업 공간으로 인해 장비 효율성이 증대됩니다.
04
본 공법은 재래식 공법을 시공할 수 있는 모든 시공사에서 시공이 가능합니다.
05
시공을 위한 고급 전문기술자를 최소화하고, 재래식 공법을 시공할 수 있는 모든 시공사에게 시공이 가능한 공법입니다.

재래식 공법 대비 약 20% 공사비 절감 효과

01
사각강관 버팀보는 약축 보강이 불필요해 부재 사용물량이 감소되어 공사비 절감 효과를 얻을 수 있습니다.
02
모듈화 된 부재를 현장에서 간단히 조립하는 방식으로 작업자 누구나 시공이 가능하여 숙련공 인건비를 줄일 수 있습니다.
03
PS-S 공법의 모듈화 된 부재들은 현장에서 설치·해체가 용이하여 전체 공사기간의 약 20%를 줄일 수 있습니다.
04
간결한 공정과 넓은 작업공간으로 인해 작업 효율성이 증대되어 직·간접적인 경제효과를 기대할 수 있습니다.

구조적 안정성시공 안전성이 우수한 공법!

01
부재의 휨, 좌굴, 비틀림 등의 구조적 성능이 우수하며, 구조해석 및 구조실험 등을 통해 구조성능 안정성이 입증된 공법입니다.
02
사각 형상의 버팀보 사용으로 생명줄 외 작업자 이동 및 점검통로 불필요로 안전성이 확보됩니다.
03
PS-띠장 케이블에 설치된 하중계를 통해 시공 중 토압 변화를 신속하게 확인할 수 있어 사고 예방 및 빠른 대처가 가능합니다.
04

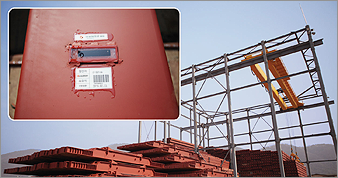

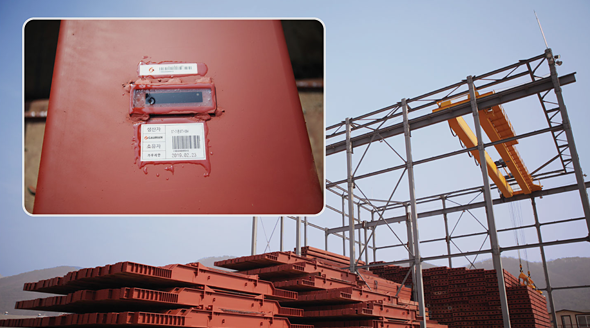

PS-S공법에 사용되는 주요자재는 RFID태그를 부착하여 철저한 자재이력관리와 공정을 거쳐 최적의 부재를 제공합니다.
05
자재 운반 및 야적 시 유동 방지대 등의 안전시설이 불필요합니다.

재래식 공법 대비 평균 약 50% 이산화탄소 발생 감소 효과!

구분 양주광장프라자 은평에코테라스 영종메디컬센터
재래식공법 PS-S공법 재래식공법 PS-S공법 재래식공법 PS-S공법
사용강재량 241.562 124.723 985.580 645.037 2404.076 1360.643
이산화탄소량 556 287 2.277 1,484 5,529 3,129
비교 100% 51.6% 100% 65.2% 100% 56.6%
01
볼트접합 방식으로 공사 중 용접에 의해 발생하는 CO² 발생 저감 효과가 있습니다.
02
사용 강재량 감소로 기존 공법대비 약 50%의 이산화탄소 발생을 감소시킬 수 있습니다.
03
규격화·표준화된 부재를 현장에서 간단히 조립하는 방식으로 시공 중 발생하는 각종 소음 및 진동을 최소화합니다
